SNCB1-63S 小型斷路器

產品簡述

適用範圍SNCB1-63s小型斷路器（電錶專用開關）適用於交流50Hz，額定電壓至230V/400V，額定電流至63A的電路中具有自帶延時分勵裝置，和預付費卡式或網絡電能表配套使用，用來控制線(xiàn )路的通斷

產品諮詢熱線(xiàn )：

400-060-5588

產品介紹

適用範圍

SNCB1-63s小型斷路器（電錶專用開關）適用於交流50Hz，額定電壓至230V/400V，額定電流至63A的電路中具有自帶延時分勵裝置，和預付費卡式或網絡電能表配套使用，用來控制線(xiàn )路的通斷，同時對線(xiàn )路的過載、短路起保護作用。

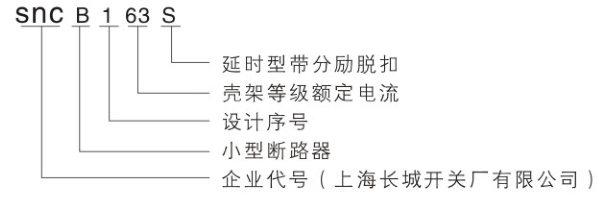

型號及其含義

符合標準

IEC60898-2002《家用及其類似場所用過電流保護斷路器》

GB109631.1-2005《家用及類似場所用過電流保護斷路器》

企業標準：SNCB1-63S《帶延時分勵功能與預付費電度表配套使用的小型斷路器》。

主要技術參數

額定電流In：6、10、16、20、25、32、40、50、63A；

工作範圍：（60% ~ 120%）Un;

額定電壓Un:AC230V/400V;

延時動作時間T：1s＜T＜T3s；

額定分斷能力：Icn=Ics 6KA;

復位時間：≤30s

機械壽命：20000次操作循環；

連接信號用導(dǎo )線(xiàn )：長度1000mm；

脫扣特性：c型特性；

截面積：0.3mm3；

工作溫度：-20℃+55℃兩端連接線(xiàn )頭一端插入電錶接口，一端插入產品本體插口。

相對溼度：安裝地點的空氣相對溼度的溫度+40℃時不超過50%，最低溫度平均不超過25℃時相對溼度不超過90% 。

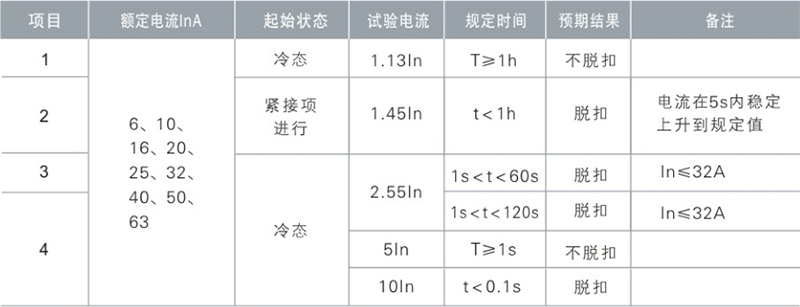

過電流保護特性

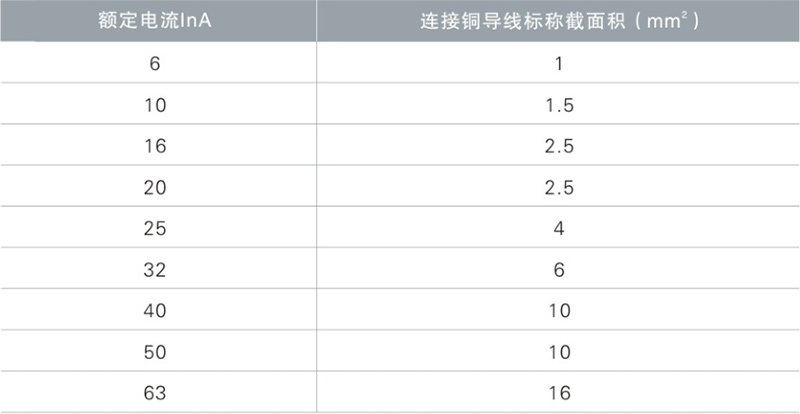

連接銅導(dǎo )線(xiàn )標稱截面積

結構(gòu )特點

SNCB1-63S為帶過載、短路保護及延時分勵裝置的，可外控的專用小型斷路器，N極為可斷開的不帶保護的中性極，產品內部有電子延時型分勵脫扣裝置，工作電源導(dǎo )線(xiàn )與電路器出線(xiàn )端連接。由電能表內點路控制或當信號聯絡失效時，延時分勵裝置開始延時1-3S後觸發可控性，分勵脫扣器帶電，從而使斷路器分斷，限制供電。

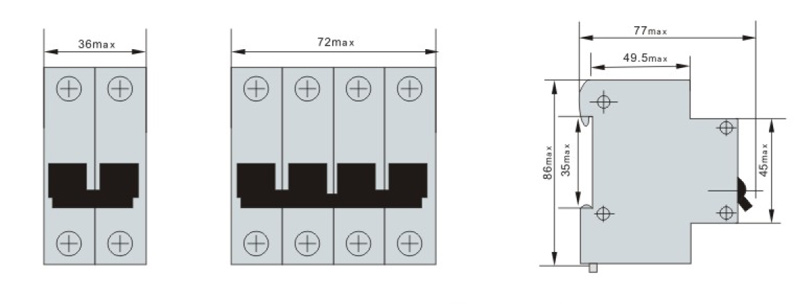

外形及安裝尺寸
