萬能式斷路器的介紹
2021-12-15

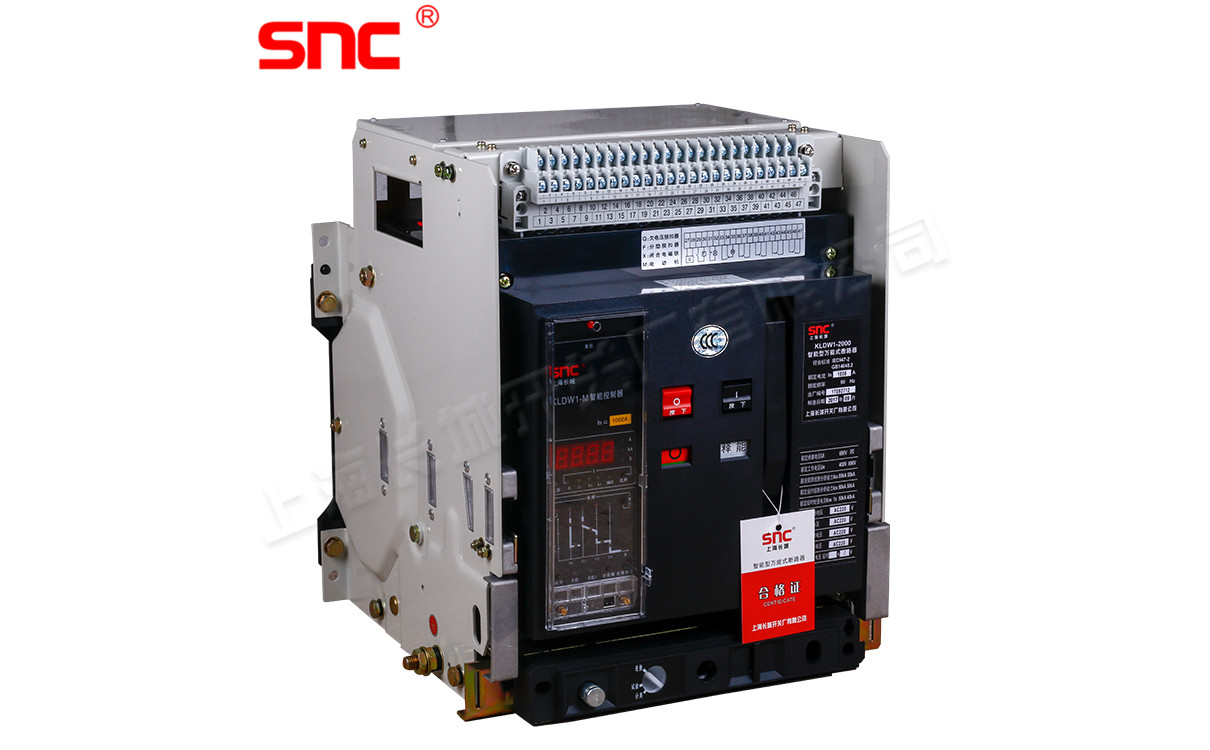

萬能式斷路器又稱框架斷路器，是一種機械開關裝置，在正常的電路條件下，可以接通、加載和斷開電流，在規定的異常電路條件下，也可以接通和加載一定的時間和斷開電流。萬能式斷路器用於配電，保護線(xiàn )路和電力設備不受過載、欠壓、短路等影響。
斷路器為三維布置，接觸系統，瞬時過電流釋放，左右側板安裝在絕緣板上。上部設有滅弧系統。操作機構(gòu )可以安裝在前部或右側。有「拆分」和「關閉」說明以及手動斷開按鈕。它安裝在左上角和欠壓釋放連接到脫扣半軸在背面。速度飽和或電流-電壓轉換器套在下部總線(xiàn )上。所述欠壓延時裝置或半導(dǎo )體釋放裝置可分別設置在所述欠壓延時裝置之下。DW15-1000、1600、2500、4000斷路器為三維布置。它們由底盤、側板和橫梁組成。每相接觸系統安裝在底盤上，並在底盤上安裝滅弧室。所述操作機構(gòu )通過所述斷路器右側的主軸連接到所述接觸系統。電動操作機構(gòu )通過方軸和機構(gòu )整體連接到斷路器的下部，並用作斷路器的儲能或直接閉合。能量存儲之後的關閉由能量釋放電磁鐵承載。
萬能式斷路器的特點
智能萬能式斷路器適用於50Hz交流、380V、660V額定電壓、200A-6300A額定電流的配電網。主要用於配電，保護線(xiàn )路和供電設備不受過載、欠壓、短路、單相接地等故障的影響。斷路器具有多種智能保護功能，可實現選擇性保護。動作準確，避免不必要的停電，提高供電可靠性。在正常情況下，它可以作為線(xiàn )路的頻繁轉換。1250A以下的斷路器可用於保護電機在交流電壓為380V、50Hz的網絡中不受過載和短路的影響。在正常情況下，也可作為電動機的一種不頻繁起動。
萬能式斷路器的安裝條件
1、萬能式斷路器"環境溫度不能超過40度下限不能低於-5度，此參數為設備材料，設計和處理可以承受這樣的環境中的溫度限制，如果您通常希望"萬能式斷路器"在正常狀態下運行，24小時內的溫度變化必須以35度運行。
2、使用萬能式斷路器環境將汙染等級維持在3級如果不了解環境汙染等級可以詢問客服，只需說環境中不會出現大量灰塵和腐蝕性氣體和水蒸氣。
3、萬能式斷路器所使用的環境高度不應超過2000米，隨著高度的增加，設備的性能和絕緣性能將迅速下降。設備不僅不能以100%的性能運行，而且在操作本產品時對操作人員有潛在的安全隱患。如果您想在2000米以上的環境中使用萬能式斷路器，可以使用萬能式斷路器。為了在與製造商協商後訂購或購買，製造商將修改產品參數，然後使用。
萬能式斷路器的合閘步驟
1、萬能斷路器的電氣合閘步驟需要通過其面板上的儲能按鈕按下，然後按下關閉按鈕，直到儲能結束。如果沒有儲能裝置，請直接按關閉按鈕。
2、其次，手動關閉步驟可以通過萬能式斷路器前操作手柄在設備的上下方向手動儲能完成。關閉步驟完成後，輕按關閉按鈕（通常在儲能後顯示）即可完成關閉步驟。
3、萬能式斷路器的分閘步驟可直接控制面板上的分閘按鈕即可完成，不過這裡需要注意的一點是因為設置裝備擺設的布局分為固定式和抽出式，如果當前採用了固定式的話分閘步驟就是和普通的接觸器類似，通常情況下是按鈕控制並且合閘按鈕是送電，相反分閘按鈕就是斷電。
4、如果您想關閉電源，請按下開關按鈕，然後通過握手將萬能式斷路器搖到單獨的位置，以便在控制器中顯示特定的狀態。當需要送電時，將斷路器搖至合上位置，然後按下合上按鈕。
-
-
