KLDW1(DW45) 萬能式斷路器

產品簡述

適用範圍KLDW1（DW45）系列智能型萬能式斷路器（以下簡稱斷路器）適用於交流50Hz，額定工作電壓至690V及以下，額定電流400A-6300A的配電網絡中用來分配點能和保護線(xiàn )路及電源設備免受過載欠

產品諮詢熱線(xiàn )：

400-060-5588

產品介紹

適用範圍

KLDW1（DW45）系列智能型萬能式斷路器（以下簡稱斷路器）適用於交流50Hz，額定工作電壓至690V及以下，額定電流400A-6300A的配電網絡中用來分配點能和保護線(xiàn )路及電源設備免受過載欠電壓、短路、單相接地等故障的危害，斷路器具有智能化保護功能，有較高精度的選擇性保護，提高了供電可靠性。同時帶有標準的RS485通訊接口，可進行「遙測」「遙訊」「遙控」「遙調」四遙功能以滿足集群控制中心和自動化系統的要求。

該系列斷路器具有結構(gòu )緊湊分斷能力高無飛狐距離等特點。斷路器不帶智能脫扣器及傳感器時可作隔離開關用，表示為。

斷路器符合GB14048.2-2008《低壓開關設備和控制設備低壓斷路器和IEC60947-2<低壓開關設備和控制設備斷路器>》等標準。

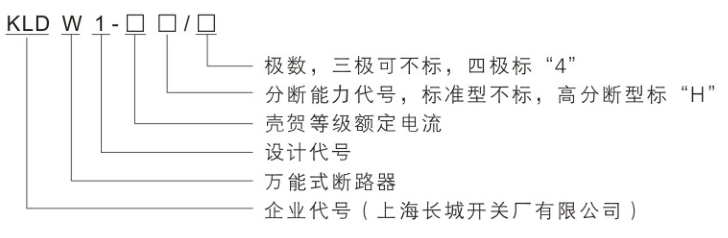

型號及其含義

分類

按安裝方式分：固定式；抽屜式；

按極數分：三極；四極

按操作方式分：電動操作；手動操作（檢修、維護用）

脫扣器種類：智能型控制器欠電壓瞬時（或延時）脫扣器、分勵脫扣器；智能型控制器性能：智能控制器分為L型（經濟型）M（標準型）、H（通訊型）、2M（標準型Ⅱ型）、2H（通訊型Ⅱ型）；

具有超載長延時反時限、短延時反時限、短延時定時限、瞬時動作功能。可由用戶自行設定，組成所需的保護特性。JI型具有六種保護特性曲線(xiàn )可選；

單相接地保護特性，Ⅱ型增加了漏電保護、N相保護以及由斷相等原因引起的電流不平衡保護。

顯示功能：整定電流、動作電流顯示，整定時間、動作時間顯示，各相電壓顯示。Ⅱ型增加了頻率功率因數、有功功率有功電度觸頭磨損及機械壽命等顯示。

報警功能過載報警，

自檢功能：過熱自檢微機自診斷；

試驗功能：試驗脫扣器的動作特性；

負載監控功能；

熱模擬功能；

MCR功能；

故障記憶功能，Ⅱ型可增選故障時鐘功能。

正常工作條件和安裝條件

周圍空氣溫度上限不超過+40℃，下限值不低於-5℃，且24h的平均值不超過+35℃；

大氣相對溼度在周圍空氣溫度為+40℃是不超過50%，在較低溫度下可以有較高相對溼度，最溼月的月平均最大相對溼度為90%，同時該月的平均最低溫度為+25℃，並考慮到因溫度變化發生在產品表面上的凝露；

安裝地點海拔不超過2000m，斷路器的垂直傾斜不超過5°；

汙染等級：Ⅲ；

防護等級：IP30；

使用類別：B類或A類；

安裝類別：額定工作電壓690V以下的斷路器以及欠電壓脫扣器電源變壓器初級線(xiàn )圈用於安裝類別Ⅳ，輔助電路及控制電路安裝類別為Ⅲ；

當上述條件不能滿足時，用戶應與本公司協商。

技術數據與性能

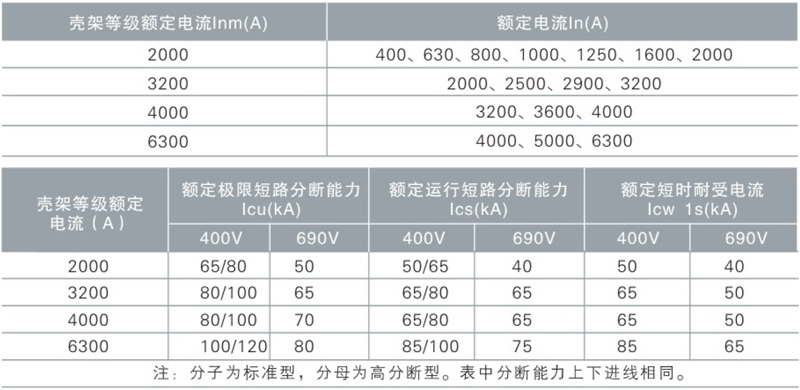

斷路器的額定電流

斷路器的額定短路分斷能力及短時耐受電流

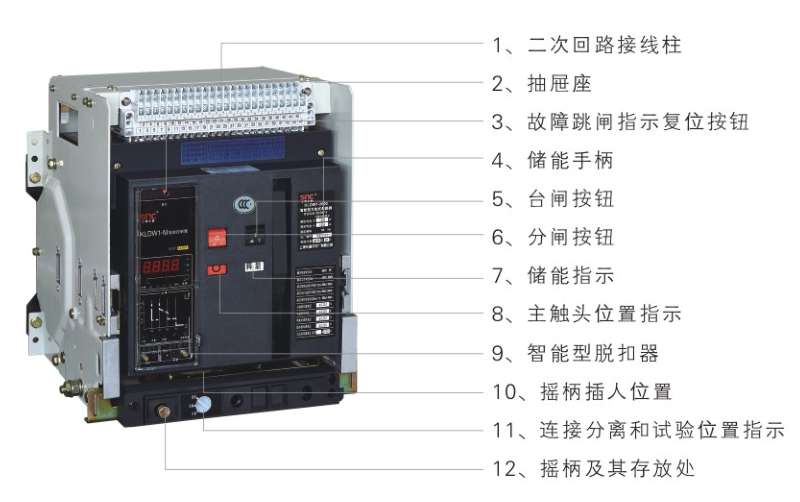

斷路器正面指示

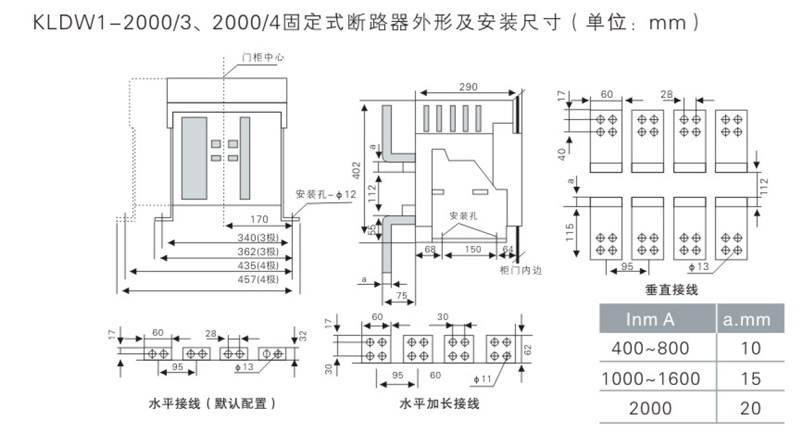

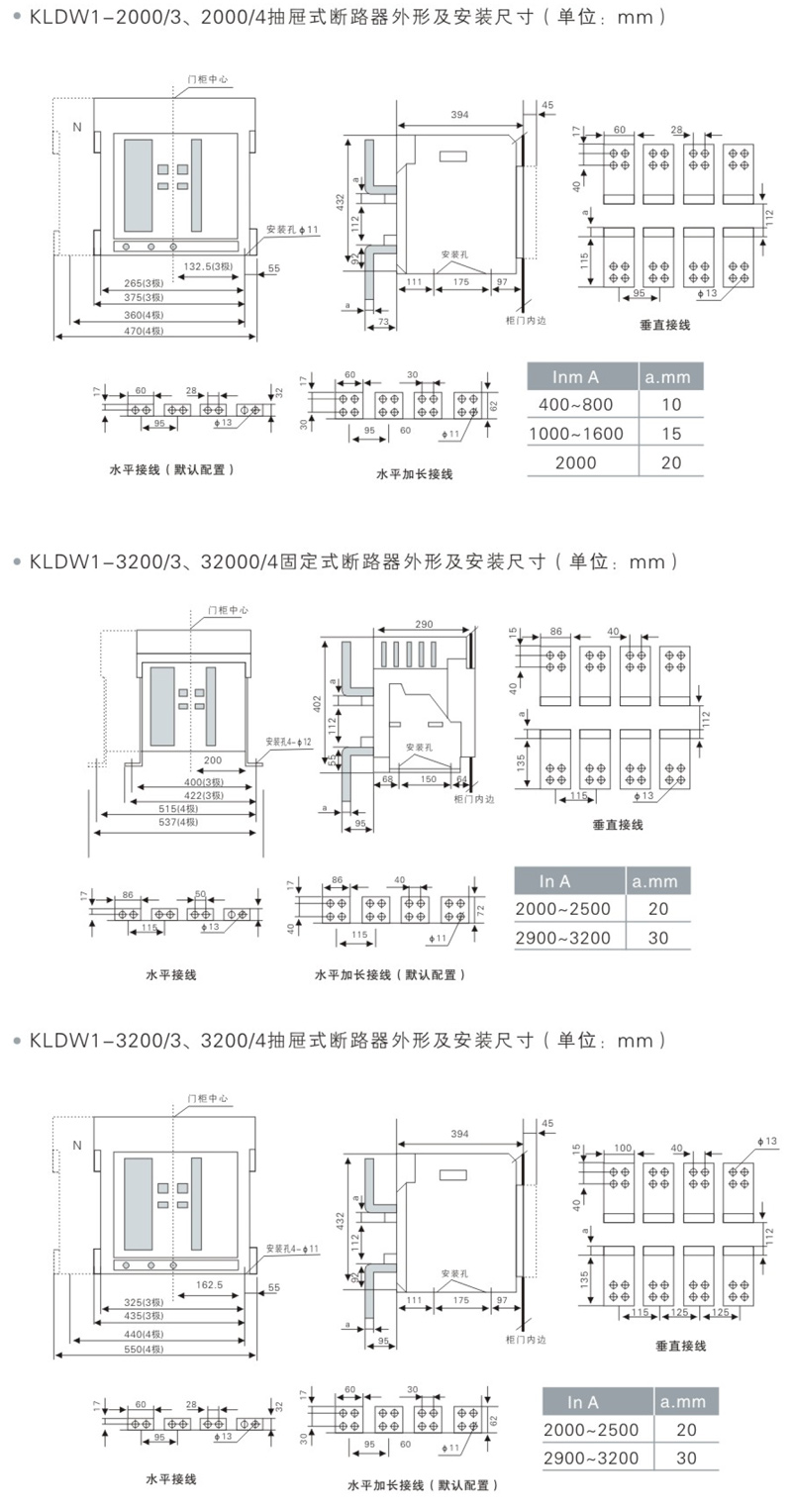

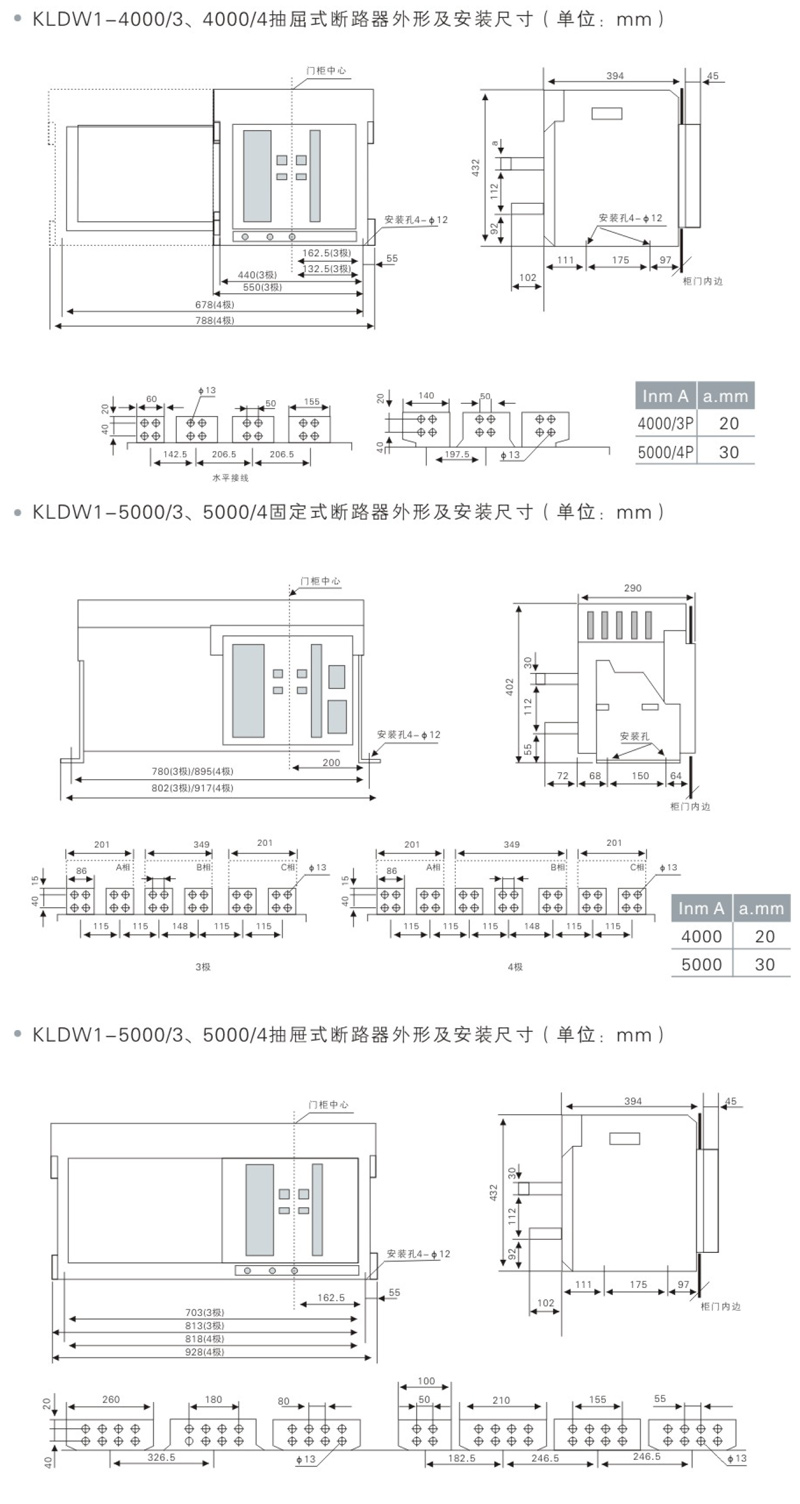

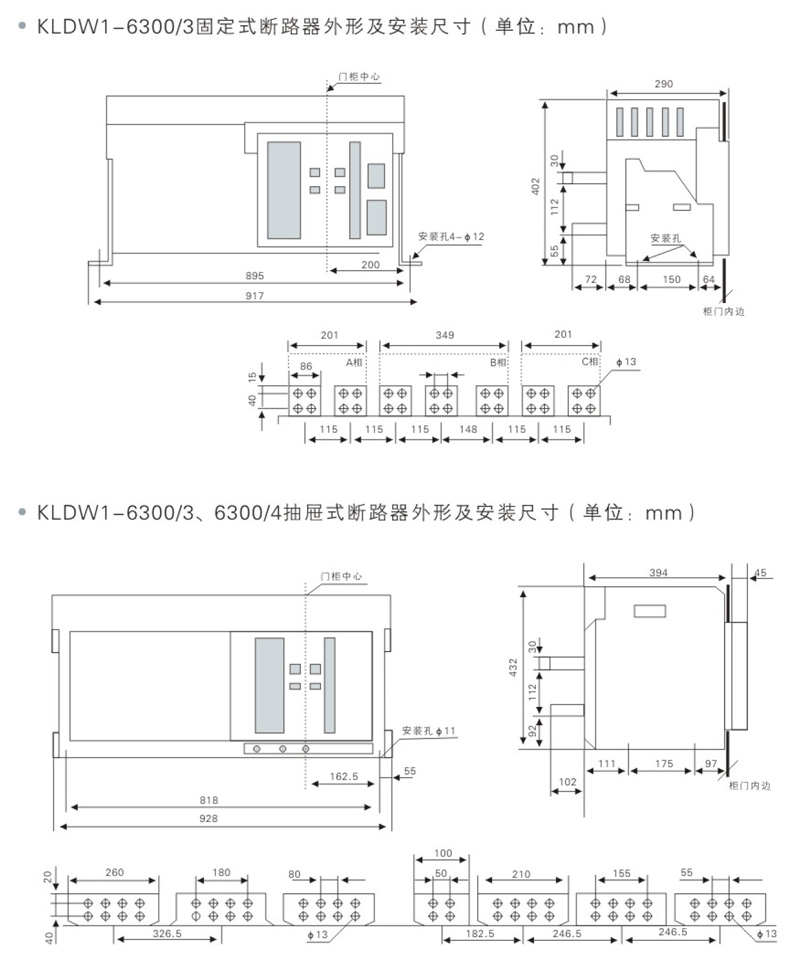

外形與安裝尺寸
