DZ15LE 透明塑殼漏電斷路器

產品簡述

適用範圍DZ15LE系列漏電斷路器（以下簡稱漏電斷路器），適用於交流50Hz，額定電壓為220V或380V，額定電流至100A的電路中，作漏電保護之用，也可用來防止因設備絕緣損壞，產生接地故障電流

產品諮詢熱線(xiàn )：

400-060-5588

產品介紹

適用範圍

DZ15LE系列漏電斷路器（以下簡稱漏電斷路器），適用於交流50Hz，額定電壓為220V或380V，額定電流至100A的電路中，作漏電保護之用，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險、並可用開保護線(xiàn )路過載及短路，亦可作為線(xiàn )路的不頻繁轉換之用。

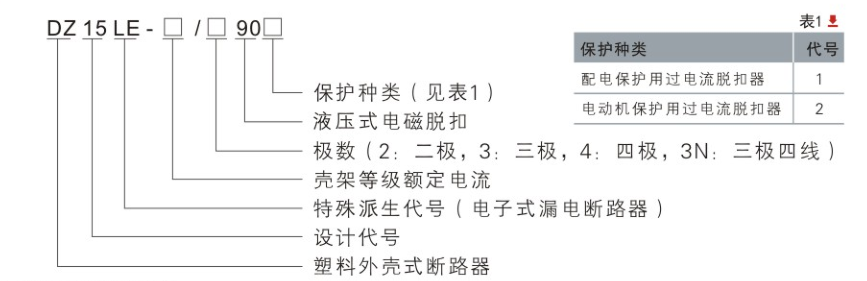

型號及其含義

基本規定參數

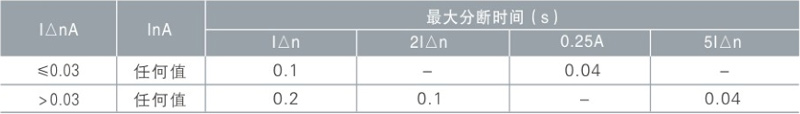

漏電斷路器最大分斷時間

使用環境條件

安裝地點的海拔不超過2000m；

周圍空氣溫度；

周圍空氣溫度上限不超過+40℃；

周圍空氣溫度24h的平均值不超過+35℃；

周圍空氣溫度下限不低於-5℃；

大氣條件

大氣的相對溼度，周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對溼度，在最溼月的平均溫度為+25℃時，該月月平均最大相對溼度為90%，並考慮到因溫度變化發生在產品表面上的凝露；

安裝條件

安裝在無衝擊振動及無雨雪侵襲的地方，上接線(xiàn )端子接電源側，下接線(xiàn )端子接負載側，與垂直面的傾斜度不超過5°；

安裝類別：Ⅲ

汙染等級：3

漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。

分類按漏電斷路器的極數分為：二極、三極、四極、三極四線(xiàn )。

按漏電斷路器的用途分為：配電用，保護電動機用（僅適用於三極）。

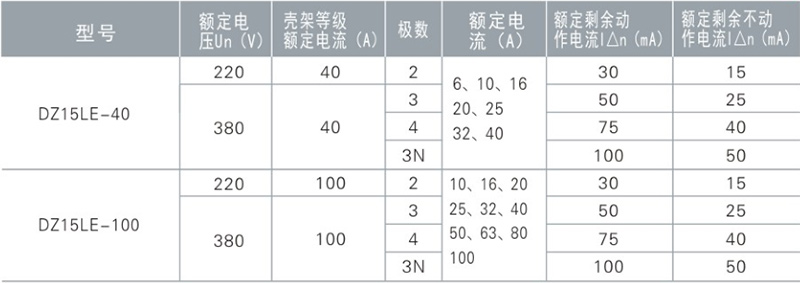

規格及參數

結構(gòu )與工作原理

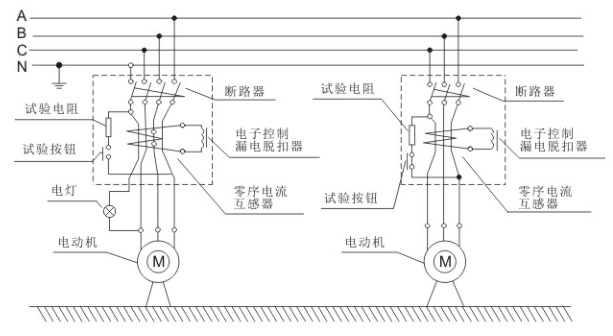

本系列漏電斷路器系電子式漏電斷路器，主要由零序電流互感器，電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成。全部零件安裝在一個塑料外殼中，其工作原理圖。

當被保護電路中有漏電或人身觸電時，只要漏電電流達到動作電流值，零序電流互感器的二次繞組的輸出信號使可控矽觸發導(dǎo )通，並通過漏電脫扣器使斷路器動作，從而切斷電源起到漏電和觸電保護作用。

當被保護電路中出現過載或短路時，液壓式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器動作，從而切斷電源起到過載和斷路保護作用。

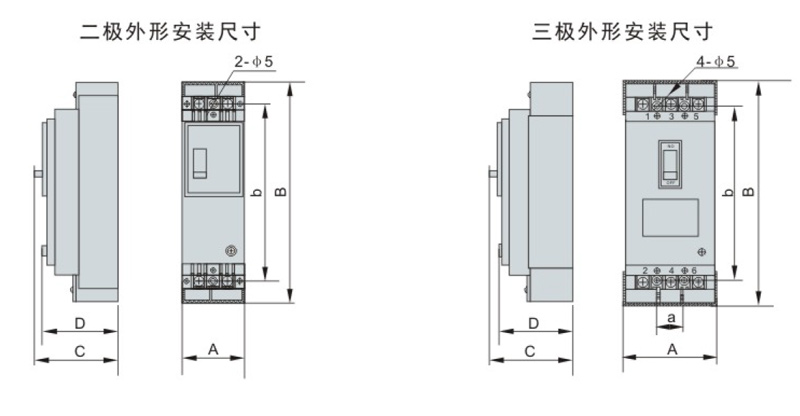

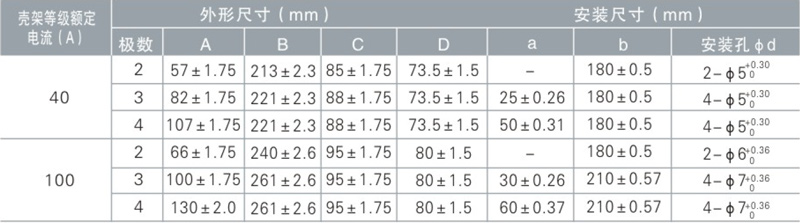

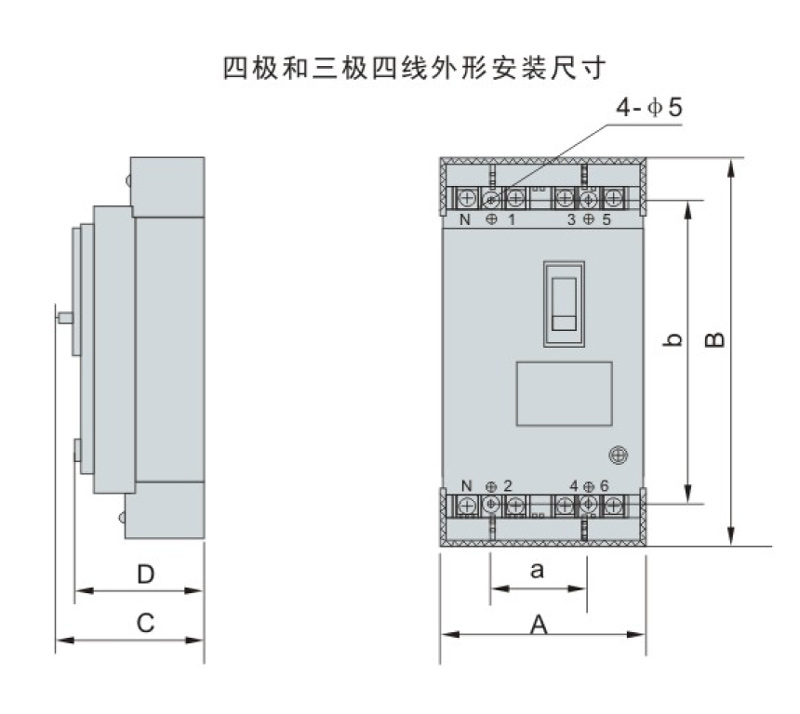

外形及安裝尺寸
